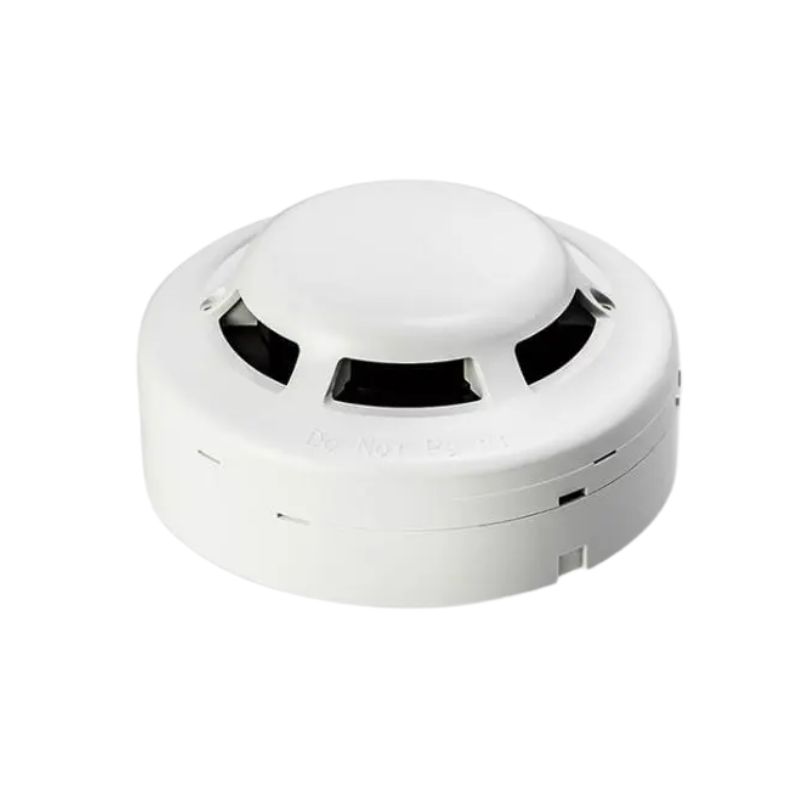

Đầu báo khói địa chỉ Horing QA-01
Không phải công trình nào cần hệ thống địa chỉ cũng có ngân sách cho thiết bị Hochiki hay Notifier. Tòa nhà văn phòng 5–8 tầng, bệnh viện tư nhân quy mô vừa, trường học nhiều dãy nhà hay khu nhà ở thương mại — những công trình này đủ lớn để cần định danh vị trí chính xác khi có báo động, nhưng ngân sách PCCC không cho phép đầu tư vào hệ thống địa chỉ cao cấp nhất thị trường. Đầu báo khói địa chỉ Horing QA-01 lấp đúng khoảng trống đó: mang tính năng địa chỉ hóa thực sự vào phân khúc tầm trung — cùng thương hiệu Horing đã quen thuộc qua dòng đầu báo thông thường AH-8011-2, nay nâng cấp lên khả năng định danh từng điểm báo với chi phí phù hợp hơn so với các giải pháp địa chỉ cao cấp. Bài viết từ PCCC Thái Tuấn phân tích chi tiết thông số kỹ thuật, vị trí của QA-01 trong thị trường đầu báo địa chỉ và ứng dụng phù hợp nhất của sản phẩm này.
Phân biệt QA-01 với AH-8011-2 — Cùng thương hiệu, khác thế hệ
Cả hai đều là đầu báo khói quang của Horing — nhưng phục vụ hai cấp độ hệ thống hoàn toàn khác nhau. Nắm rõ sự khác biệt giúp chủ đầu tư và đơn vị tư vấn lựa chọn đúng thiết bị ngay từ giai đoạn thiết kế:
AH-8011-2 là đầu báo thông thường 2 dây — khi kích hoạt chỉ gửi tín hiệu nhị phân “báo động” về tủ theo vòng lặp. Tủ chỉ biết vòng lặp nào có sự cố, không biết đầu báo cụ thể nào. Phù hợp công trình nhỏ dưới 5.000 m² không yêu cầu pháp lý về hệ thống địa chỉ.
QA-01 là đầu báo địa chỉ — mỗi thiết bị mang địa chỉ số duy nhất trên vòng lặp địa chỉ. Khi kích hoạt, tủ hiển thị chính xác đầu báo nào đã báo động kèm tên vị trí đã lập trình. Phù hợp công trình từ 5.000 m² trở lên hoặc từ 10 tầng trở lên theo yêu cầu TCVN 5738:2021 — hoặc bất kỳ công trình nào cần định danh vị trí chính xác dù không bắt buộc pháp lý.
Thông số kỹ thuật sản phẩm
Dưới đây là toàn bộ thông số kỹ thuật của đầu báo khói địa chỉ Horing QA-01 theo công bố của nhà sản xuất:
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Đầu báo khói quang địa chỉ |
| Model | QA-01 |
| Thương hiệu | Horing |
| Xuất xứ | Đài Loan |
| Loại đầu báo | Báo khói quang địa chỉ (Addressable Optical) |
| Giao thức | Horing Addressable Protocol |
| Nguyên lý phát hiện | Tán xạ ánh sáng hồng ngoại |
| Giao tiếp | Hai chiều (bi-directional) |
| Dải địa chỉ | 1–127 (trên mỗi vòng lặp) |
| Điện áp vòng lặp | 15–30V DC |
| Dòng điện (chế độ bình thường) | ≤ 500µA |
| Dòng điện (chế độ báo động) | ≤ 8mA |
| Đầu ra analog | Có (mức tín hiệu khói) |
| Đèn chỉ thị | LED đỏ nhấp nháy / sáng liên tục |
| Đầu ra LED từ xa | Có (remote LED) |
| Nhiệt độ hoạt động | -10°C đến +50°C |
| Độ ẩm hoạt động | 10%–93% RH (không ngưng tụ) |
| Cấp bảo vệ | IP44 |
| Đường kính | ~100mm |
| Bao gồm đế | Có (kèm theo) |
| Tiêu chuẩn | EN 54-7 / TCVN tương đương |
| Chứng nhận | Kiểm định PCCC Việt Nam |
| Bảo hành | 12 tháng |
Nguyên lý hoạt động địa chỉ hóa trong hệ thống Horing
QA-01 hoạt động theo kiến trúc vòng lặp địa chỉ (addressable loop) — tủ điều khiển Horing liên tục polling (hỏi thăm) từng địa chỉ trên vòng lặp theo chu kỳ ngắn. Mỗi lần được polling, QA-01 phản hồi với trạng thái hiện tại và mức tín hiệu analog — tủ nhận dữ liệu từ tất cả thiết bị trên vòng và hiển thị tổng quan hệ thống theo thời gian thực.
Khi mức tín hiệu khói của bất kỳ QA-01 nào vượt ngưỡng cài đặt, tủ lập tức hiển thị địa chỉ số và tên vị trí đã lập trình — cho phép can thiệp chính xác mà không cần thời gian tìm kiếm thủ công. Cơ chế giao tiếp hai chiều cũng cho phép tủ gửi lệnh reset từng đầu báo riêng lẻ sau khi xác nhận báo giả — không cần reset toàn bộ hệ thống, giảm gián đoạn hoạt động công trình.
Lập trình địa chỉ và triển khai
Mỗi QA-01 cần được lập trình địa chỉ duy nhất trước khi đưa vào vòng lặp. Horing cung cấp công cụ lập trình cầm tay (handheld programmer) tương thích với dòng QA — kỹ thuật viên lập trình địa chỉ (1–127) cho từng đầu báo trước khi lắp lên đế.
Sau lập trình địa chỉ vật lý, nạp bản đồ địa chỉ vào tủ Horing — gán tên vị trí cụ thể (số phòng, tên khu vực, số tầng, tên dãy nhà) cho từng địa chỉ số. Bước này quyết định giá trị sử dụng thực tế của hệ thống — bản đồ địa chỉ chi tiết và chính xác biến số địa chỉ trừu tượng thành thông tin vị trí có nghĩa cho người ứng cứu.
Sau commissioning, thực hiện test từng QA-01 bằng aerosol smoke tester và xác nhận tủ hiển thị đúng địa chỉ và tên vị trí tương ứng — đây là bước kiểm tra bắt buộc trong hồ sơ nghiệm thu hệ thống báo cháy địa chỉ.
Hướng dẫn lắp đặt và bảo dưỡng
Lắp đặt đúng kỹ thuật
Gắn đế QA-01 lên trần bê tông hoặc trần thạch cao — khoảng cách từ tường tối thiểu 0,5m, từ trần 25–600mm theo TCVN 5738:2021. Đấu 2 dây vòng lặp địa chỉ vào cực IN và OUT trên đế theo đúng sơ đồ Horing — vòng lặp địa chỉ là mạch khép kín, lỗi đấu nối bất kỳ điểm nào làm mất liên lạc với toàn bộ thiết bị phía sau trên vòng.
Với tính năng remote LED, đấu thêm dây tín hiệu ra đèn LED chỉ thị tại vị trí dễ quan sát hơn — đặc biệt hữu ích khi đầu báo lắp trong khoang trần cao hoặc không gian khó tiếp cận để kiểm tra trực quan định kỳ.
Sau hoàn chỉnh lắp đặt vật lý, thực hiện commissioning từ tủ Horing: quét toàn vòng lặp, xác nhận đúng số lượng và địa chỉ thiết bị, kiểm tra mức tín hiệu nền của từng QA-01 trong dải bình thường trước khi bàn giao nghiệm thu.
Bảo dưỡng định kỳ
Thực hiện kiểm tra 6 tháng một lần: đọc mức tín hiệu analog từng QA-01 trên tủ Horing — đầu báo nào có mức tín hiệu nền tăng cao hơn bình thường cần vệ sinh ưu tiên. Dùng bình khí nén thổi sạch buồng phát hiện và test kích hoạt bằng aerosol smoke tester. Không có drift compensation tự động như Hochiki ALO-V — vệ sinh định kỳ 6 tháng là cần thiết để duy trì độ nhạy trong dải tiêu chuẩn. Thay thế sau 7–10 năm vận hành.
Đầu báo khói địa chỉ Horing QA-01 là giải pháp thực tế cho công trình cần bước lên hệ thống địa chỉ mà không cần đầu tư vào phân khúc cao cấp nhất — tính năng định danh từng điểm báo, giao tiếp hai chiều và đầu ra analog đầy đủ cho hệ thống địa chỉ đạt chuẩn nghiệm thu, với chi phí đầu tư phù hợp ngân sách của công trình 5–10 tầng và cơ sở giáo dục, y tế tuyến tỉnh. Kết hợp QA-01 với tủ Horing địa chỉ tương ứng và chuông báo cháy phù hợp tạo thành hệ thống báo cháy địa chỉ hoàn chỉnh đáp ứng TCVN 5738:2021. PCCC Thái Tuấn cung cấp đầu báo địa chỉ Horing chính hãng, tư vấn thiết kế hệ thống và lắp đặt đạt chuẩn nghiệm thu PCCC.
