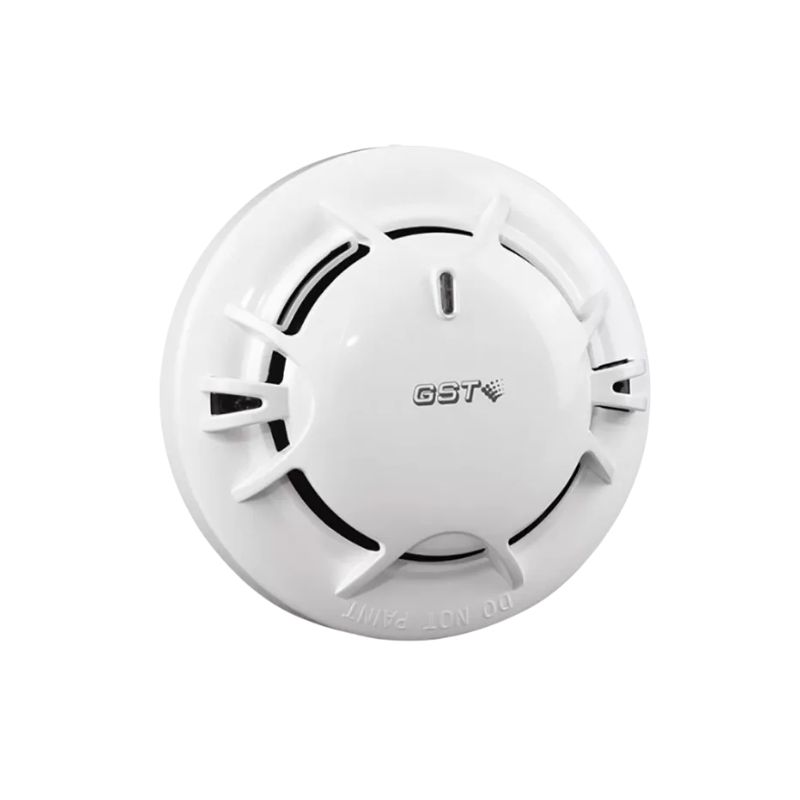

Đầu báo kết hợp báo khói quang và nhiệt GST DC-9101E + DB-01
Khi thiết kế hệ thống địa chỉ GST, một trong những quyết định quan trọng nhất là chọn đúng loại đầu báo cho từng vị trí — đầu báo khói đơn thuần DC-9102E đủ cho hầu hết không gian văn phòng thông thường, nhưng các vị trí có nguy cơ cháy đa dạng cần thêm lớp bảo vệ nhiệt. Đầu báo kết hợp khói nhiệt GST DC-9101E giải quyết nhu cầu đó: tích hợp cả cảm biến quang học phát hiện khói lẫn cảm biến nhiệt trong cùng một thân thiết bị — chiếm đúng một điểm địa chỉ trên vòng lặp GST, lắp trên đế DB-01 tiêu chuẩn và tương thích hoàn toàn với hệ sinh thái GST. Bài viết từ PCCC Thái Tuấn phân tích chi tiết thông số kỹ thuật, phân biệt DC-9101E với DC-9102E và ứng dụng phù hợp nhất của bộ đôi này.
DC-9101E vs DC-9102E — Khi nào nâng cấp từ khói đơn sang kết hợp?
Cả hai đều là đầu báo địa chỉ GST dùng chung đế DB-01 — nhưng phục vụ nhu cầu bảo vệ khác nhau. Nắm rõ sự phân biệt giúp tối ưu chi phí thiết bị toàn dự án:
DC-9102E (khói đơn thuần) phù hợp cho không gian có nguy cơ cháy chủ yếu từ đám cháy âm ỉ — văn phòng làm việc, phòng ngủ khách sạn, hành lang, phòng học. Đây là loại đám cháy tạo khói trước ngọn lửa — cảm biến quang học phát hiện sớm và hiệu quả.
DC-9101E (khói + nhiệt kết hợp) cần thiết tại các vị trí có thêm nguy cơ đám cháy bùng nhanh — phòng máy tính, phòng kỹ thuật điện, kho lưu trữ vật liệu dễ cháy, khu vực có thiết bị sinh nhiệt lớn. Tại những vị trí này, cảm biến nhiệt bổ sung lớp phát hiện thứ hai cho các kịch bản cháy mà khói xuất hiện muộn hoặc chưa đủ dày để kích hoạt cảm biến quang.
Nguyên tắc thực tế: DC-9102E cho vị trí tiêu chuẩn (chiếm 70–80% tổng điểm đầu báo), DC-9101E cho vị trí quan trọng và có nguy cơ đặc thù (20–30% còn lại). Phân bổ đúng tỷ lệ này tối ưu chi phí mà không giảm độ bao phủ bảo vệ.
Thông số kỹ thuật sản phẩm
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Đầu báo kết hợp khói quang và nhiệt địa chỉ |
| Model đầu báo | DC-9101E |
| Model đế | DB-01 |
| Thương hiệu | GST |
| Xuất xứ | Trung Quốc |
| Loại đầu báo | Khói quang + Nhiệt cố định kết hợp địa chỉ |
| Giao thức | GST Addressable Protocol |
| Ngưỡng nhiệt kích hoạt | 57°C (Class A1) hoặc 83°C (Class B) |
| Ngưỡng phát hiện khói | 0,08–0,15 dB/m |
| Dải địa chỉ | 1–127 (trên mỗi vòng lặp GST) |
| Điện áp vòng lặp | 15–28V DC |
| Dòng điện (bình thường) | ≤ 450µA |
| Dòng điện (báo động) | ≤ 10mA |
| Đầu ra analog | Có (khói và nhiệt độc lập) |
| Phân biệt loại báo động | Có (khói / nhiệt / kết hợp) |
| Đèn chỉ thị | LED đỏ nhấp nháy / sáng liên tục |
| Đầu ra LED từ xa | Có (remote LED) |
| Nhiệt độ hoạt động | -10°C đến +50°C |
| Độ ẩm hoạt động | ≤ 95% RH (không ngưng tụ) |
| Cấp bảo vệ | IP44 |
| Đường kính | ~100mm |
| Đế đi kèm | DB-01 (cơ chế xoay khóa GST) |
| Tiêu chuẩn | EN 54-7 / EN 54-5 / GB 4715 / TCVN |
| Chứng nhận | Kiểm định PCCC Việt Nam |
| Bảo hành | 12 tháng |
Lợi thế phân biệt loại báo động — Giá trị vận hành thực tế
Điểm kỹ thuật nổi bật nhất của DC-9101E so với đầu báo kết hợp thông thường: tủ GST không chỉ nhận tín hiệu “có báo động” mà còn phân biệt loại báo động — khói, nhiệt hay cả hai đồng thời.
Trong thực tế vận hành, thông tin này có giá trị lớn:
Báo động khói đơn thuần — khả năng cao là cháy âm ỉ giai đoạn đầu hoặc báo giả do bụi. Nhân viên ứng cứu tiếp cận thận trọng, chuẩn bị bình chữa cháy nhỏ.
Báo động nhiệt đơn thuần — nhiệt độ bất thường chưa kèm khói có thể là thiết bị quá nhiệt hoặc đám cháy chất lỏng bùng phát. Ưu tiên ngắt nguồn điện khu vực trước khi tiếp cận.
Báo động kết hợp cả hai — đám cháy đã phát triển đáng kể. Ưu tiên sơ tán và gọi 114 ngay lập tức.
Ba kịch bản phản ứng khác nhau này không thể thực hiện được với đầu báo thông thường chỉ gửi một tín hiệu nhị phân — và đây là lý do DC-9101E được ưu tiên tại các vị trí quan trọng trong hệ thống GST cao cấp.
Đế DB-01 và chiến lược lắp đặt thống nhất
Sử dụng DB-01 cho cả DC-9101E và DC-9102E trong cùng công trình mang lại lợi thế quản lý quan trọng: một loại đế duy nhất cho toàn bộ đầu báo địa chỉ GST. Kho vật tư thi công đơn giản hơn, sai sót đặt hàng ít hơn và — quan trọng nhất — khi bảo trì cần thay thế đầu báo, kỹ thuật viên chỉ mang theo thân đầu báo thay thế mà không cần quan tâm đến đế đã gắn cố định trên trần.
Cơ chế xoay khóa GST tiêu chuẩn trên DB-01 cho phép tháo lắp đầu báo trong vòng 10 giây mà không cần tua vít hay công cụ đặc biệt — giảm đáng kể thời gian bảo trì khi xử lý hàng chục đến hàng trăm điểm trong cùng một lần kiểm tra định kỳ.
Ứng dụng theo loại không gian
DC-9101E phát huy giá trị rõ nhất tại các vị trí có nguy cơ cháy đa dạng trong công trình:
Phòng máy chủ và phòng UPS — cháy điện từ linh kiện quá nhiệt (khói sớm) và sự cố nguồn lớn (nhiệt đột ngột). Tủ GST nhận diện được giai đoạn phát triển của sự cố qua dữ liệu analog khói/nhiệt — hỗ trợ quyết định có cần sơ tán ngay hay chỉ cần kiểm tra kỹ thuật.
Phòng kỹ thuật điện và phòng máy phát — tập trung nhiều nguồn điện cao áp, nguy cơ cháy từ chập điện và quá tải nhiệt đồng thời. DC-9101E tại đây thay thế được hai đầu báo riêng lẻ mà không tốn thêm điểm địa chỉ.
Kho lưu trữ tài liệu và kho hàng có giá trị cao — tài liệu giấy và vải cháy âm ỉ tạo khói dày trước khi bùng lửa, nhưng khi lửa lan nhanh thì nhiệt tăng đột biến. Phát hiện kép đảm bảo không bỏ sót bất kỳ giai đoạn nào.
Khu vực bếp ăn tập thể có tủ điện — bếp ăn thường dùng đầu báo nhiệt đơn thuần, nhưng khu vực tủ điện bếp kết hợp nguy cơ chập điện (khói) lại cần DC-9101E kết hợp.
Hướng dẫn lắp đặt và bảo dưỡng
Lập trình địa chỉ và lắp đặt
Lập trình địa chỉ duy nhất (1–127) cho DC-9101E bằng công cụ GST trước khi lắp. Gắn DB-01 lên trần — cách tường tối thiểu 0,5m, cách trần 25–600mm theo TCVN 5738:2021. Đấu 2 dây vòng lặp GST vào cực IN và OUT trên DB-01. Xoay DC-9101E vào DB-01 đến khi click khóa chắc.
Sau commissioning, nạp bản đồ địa chỉ vào tủ GST kèm tên vị trí cụ thể. Test riêng biệt từng cơ chế: aerosol smoke tester cho cảm biến khói, máy sấy tóc kiểm soát nhiệt cho cảm biến nhiệt — xác nhận tủ phân biệt đúng loại tín hiệu từ mỗi cơ chế trước khi nghiệm thu.
Bảo dưỡng định kỳ
Kiểm tra 6 tháng một lần: đọc mức analog khói và nhiệt từ tủ GST, vệ sinh buồng phát hiện bằng khí nén, test cả hai cơ chế. Thay thế sau 10 năm vận hành.
Bộ đầu báo kết hợp khói nhiệt GST DC-9101E + DB-01 là lựa chọn đúng cho các vị trí quan trọng trong hệ thống địa chỉ GST — hai lớp bảo vệ khói và nhiệt trong một điểm địa chỉ, phân biệt loại báo động hỗ trợ phản ứng ứng cứu chính xác và đế DB-01 thống nhất với toàn bộ đầu báo GST. Phân bổ đúng DC-9101E cho vị trí đặc thù và DC-9102E cho vị trí tiêu chuẩn là chiến lược tối ưu chi phí hệ thống GST toàn diện. PCCC Thái Tuấn cung cấp thiết bị GST chính hãng, tư vấn phân bổ model theo mặt bằng và lắp đặt đạt chuẩn nghiệm thu PCCC.
