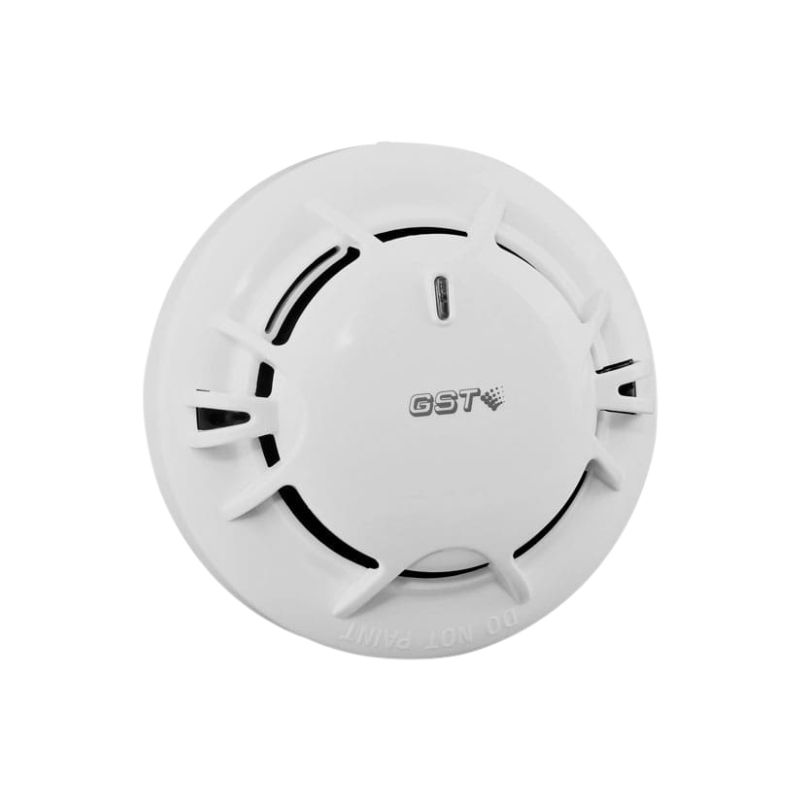

Đầu báo khói nhiệt kết hợp GST DC-9101(IS)

Khi thiết kế hệ thống báo cháy cho cơ sở có vùng nguy hiểm cháy nổ, câu hỏi thường gặp nhất là: nên lắp đầu báo IS đơn thuần hay đầu báo kết hợp khói nhiệt thông thường cạnh vùng nguy hiểm? Đầu báo khói nhiệt kết hợp GST DC-9101 (IS) xóa bỏ hoàn toàn sự đánh đổi đó: phiên bản IS trong dòng đầu báo kết hợp GST — tích hợp cả hai cơ chế phát hiện khói quang và nhiệt cố định vào một thiết bị đạt chứng nhận chống nổ Ex ia IIC T4. Môi trường nguy hiểm cháy nổ không phải lý do để chấp nhận bảo vệ kém hơn — DC-9101 IS đảm bảo tiêu chuẩn phát hiện cao nhất ngay cả trong vùng Zone 0/1/2. Bài viết từ PCCC Thái Tuấn phân tích chi tiết thông số kỹ thuật và lý do DC-9101 IS là lựa chọn tối ưu cho các vị trí vừa nguy hiểm cháy nổ vừa cần phát hiện đa dạng loại đám cháy.

DC-9101 IS — Giao điểm của hai yêu cầu kỹ thuật khắt khe

Trong danh mục GST, có hai dòng sản phẩm thường được nhắc đến song song:

DI-9101E — đầu báo kết hợp khói nhiệt địa chỉ thông thường, phát hiện kép trong vùng an toàn.

DC-9102 IS — đầu báo khói quang IS, phát hiện đơn (chỉ khói) trong vùng nguy hiểm.

DC-9101 IS là sản phẩm đứng ở giao điểm của hai dòng đó: kết hợp khói nhiệt như DI-9101E và chứng nhận IS như DC-9102 — giải pháp duy nhất trong hệ sinh thái GST cho phép phát hiện kép trong vùng nguy hiểm cháy nổ mà không cần lắp hai thiết bị riêng lẻ.

Hai cơ chế phát hiện hoạt động độc lập trong vùng IS

Cảm biến khói quang học phát hiện hạt khói mịn từ đám cháy âm ỉ — đặc biệt quan trọng trong môi trường có hóa chất và dung môi dễ bay hơi, nơi cháy thường bắt đầu từ rò rỉ nhỏ cháy chậm trước khi bùng phát.

Cảm biến nhiệt cố định kích hoạt khi nhiệt độ vượt ngưỡng cài đặt — bắt các đám cháy bùng nhanh do phản ứng hóa học hoặc cháy chất lỏng dễ cháy đặc trưng của môi trường công nghiệp hóa chất, xăng dầu.

Điểm kỹ thuật quan trọng: toàn bộ năng lượng vận hành cả hai cảm biến này đều được giới hạn trong thông số IS — mạch điện bên trong DC-9101 IS được thiết kế sao cho kể cả khi ngắn mạch hay hở mạch, năng lượng tích trữ không đủ tạo tia lửa đánh lửa hỗn hợp khí dễ nổ trong môi trường Zone 0/1/2.

Thông số kỹ thuật sản phẩm

Ứng dụng phù hợp nhất

DC-9101 IS không phải giải pháp dùng cho mọi vị trí trong vùng nguy hiểm — mà phù hợp với các vị trí cụ thể có nguy cơ đám cháy đa dạng:

Phòng pha chế và phân xưởng sản xuất hóa chất — hơi dung môi tạo Zone 1 trong khi thiết bị điện và lò phản ứng có thể tạo cả khói âm ỉ lẫn nhiệt đột ngột. DC-9101 IS phát hiện cả hai kịch bản mà không cần lắp thêm đầu báo nhiệt IS riêng lẻ — giảm số điểm IS cần quản lý.

Kho chứa nhiên liệu lỏng có mái che — kho xăng, dầu diesel hay dung môi trong nhà xưởng có mái che thường có thiết bị điện chiếu sáng và bơm chuyển gây nguy cơ cháy từ cả chập điện (khói) lẫn tia lửa bùng cháy nhanh (nhiệt). Đây là môi trường Zone 1–2 điển hình cần phát hiện kép IS.

Trạm bơm xăng dầu có mái che — khu vực bơm thuộc Zone 1 theo QCVN 01:2020/BCT. Ngoài nguy cơ cháy nổ từ hơi xăng, thiết bị điện bơm và hệ thống điều khiển cũng là nguồn cháy tiềm năng cần phát hiện khói sớm. DC-9101 IS bao phủ cả hai nguồn nguy cơ trong một điểm địa chỉ.

Phòng sạc pin và khu vực ắc quy lớn — hydro từ sạc ắc quy (nhóm IIC) yêu cầu thiết bị IS nhóm IIC. Ngoài nguy cơ nổ hydro, cháy ắc quy lithium hay axit chì cũng tạo khói đặc và nhiệt lớn — DC-9101 IS phát hiện đồng thời cả ba nguy cơ.

Yêu cầu kỹ thuật lắp đặt IS

Rào cản an toàn và cáp IS

DC-9101 IS bắt buộc kết nối qua rào cản an toàn IS lắp ngoài vùng nguy hiểm. GST cung cấp rào cản IS tương thích trong cùng hệ sinh thái — đơn giản hóa tài liệu kỹ thuật và tính toán thông số IS (Ui/Ii/Pi phối hợp Uo/Io/Po của rào cản).

Toàn bộ cáp từ rào cản đến DC-9101 IS phải là cáp IS màu xanh dương, chạy riêng không chung đường ống với cáp thông thường theo IEC 60079-14. Kiểm tra điện trở cách điện giữa mạch IS và mạch thông thường tối thiểu 1MΩ trước khi đóng điện — đây là bước kiểm tra bắt buộc trong nghiệm thu hệ thống IS.

Lắp đặt vật lý

Gắn đế DC-9101 IS lên trần trong vùng nguy hiểm — khoảng cách từ tường tối thiểu 0,5m, từ trần 25–600mm. Đấu cáp IS vào cực trên đế theo sơ đồ GST. Gắn thân đầu báo vào đế bằng cơ chế xoay khóa GST. Sau commissioning, test riêng cảm biến khói bằng aerosol IS-safe và test cảm biến nhiệt bằng nguồn nhiệt kiểm soát — xác nhận tủ GST phân biệt đúng loại tín hiệu từ mỗi cơ chế.

Bảo dưỡng

Kiểm tra 6 tháng một lần bởi kỹ thuật viên có chứng chỉ IS: đọc mức tín hiệu analog từ tủ GST, vệ sinh buồng phát hiện bằng khí nén IS-safe, kiểm tra toàn vẹn cáp và rào cản IS.

Đầu báo khói nhiệt kết hợp GST DC-9101 (IS) là giải pháp toàn diện nhất trong dòng đầu báo IS của GST — phát hiện kép khói và nhiệt trong vùng nguy hiểm Zone 0/1/2, chiếm một điểm địa chỉ duy nhất và tích hợp hoàn hảo với hệ thống GST tổng thể. Với phân xưởng hóa chất, kho nhiên liệu lỏng và phòng sạc pin công suất lớn — đây là thiết bị không thể thay thế khi yêu cầu vừa chống nổ vừa bao phủ đầy đủ các kịch bản cháy. PCCC Thái Tuấn cung cấp thiết bị GST IS chính hãng, tư vấn phân vùng nguy hiểm và thiết kế hệ thống IS đạt chuẩn ATEX và nghiệm thu PCCC.
