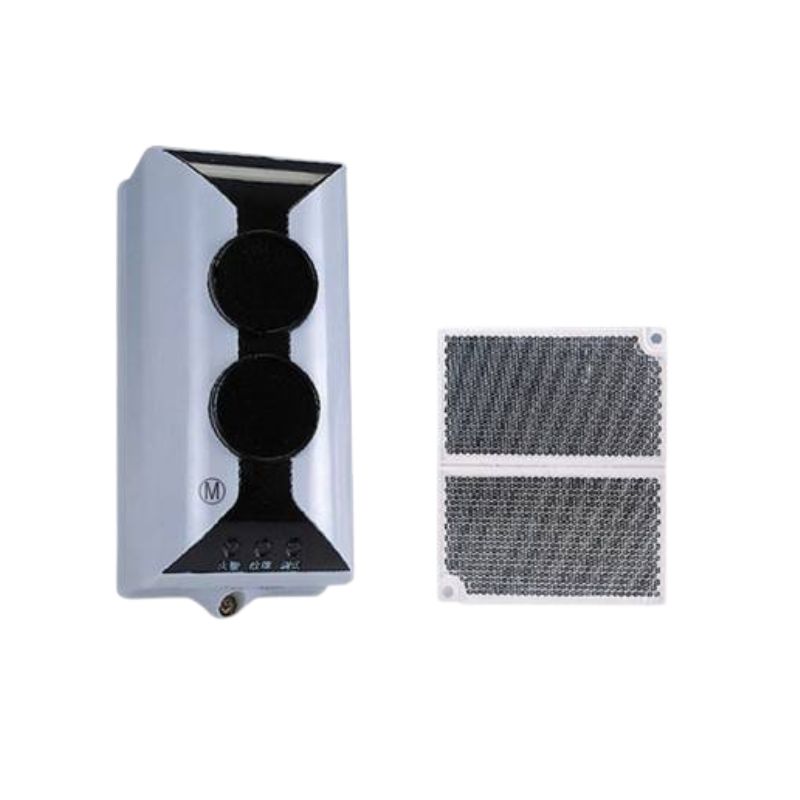

Đầu báo beam địa chỉ dạng tia chiếu GST DI-9105E

Không phải nhà xưởng hay kho hàng rộng nào cũng thuộc vùng nguy hiểm cháy nổ. Nhà máy lắp ráp điện tử, kho thành phẩm hàng tiêu dùng, siêu thị lớn hay nhà thi đấu thể thao — những không gian diện tích hàng nghìn mét vuông với trần cao này không có hơi khí dễ nổ nhưng vẫn đặt ra thách thức lớn cho hệ thống báo cháy: đầu báo điểm thông thường cần hàng chục thiết bị để phủ đủ mật độ theo TCVN, chi phí thi công và đi cáp nhân lên đáng kể. Đầu báo Beam địa chỉ dạng tia chiếu GST DI-9105E giải quyết bài toán này trong môi trường an toàn — công nghệ Beam tia chiếu thẳng phủ không gian rộng, tích hợp địa chỉ GST đồng bộ và không yêu cầu thiết bị chống nổ đắt tiền. Bài viết từ PCCC Thái Tuấn phân tích chi tiết thông số kỹ thuật và lý do DI-9105E là lựa chọn tối ưu cho không gian công nghiệp và thương mại quy mô lớn không có nguy hiểm cháy nổ.

Tia chiếu thẳng vs Phản xạ — Phân biệt hai dạng Beam

Cùng công nghệ Beam nhưng DI-9105E và D-9105RExd hoạt động theo hai cấu hình lắp đặt hoàn toàn khác nhau — ảnh hưởng trực tiếp đến chi phí thi công và phạm vi ứng dụng.

Beam phản xạ (D-9105RExd) — một thiết bị tích hợp phát/thu, gương phản xạ đối diện. Chỉ cần đi dây đến một điểm nhưng phải lắp gương chính xác đối diện — phù hợp môi trường Ex d cần tối thiểu điểm đi dây phức tạp.

Beam tia chiếu thẳng (DI-9105E) — bộ phát (transmitter) lắp một tường, bộ thu (receiver) lắp tường đối diện, dây điện đi đến cả hai thiết bị. Phạm vi phát hiện xa hơn và không cần gương phản xạ — phù hợp không gian rộng môi trường an toàn không cần thiết bị Ex d đắt tiền.

Về phạm vi phủ sóng thực tế: DI-9105E với khoảng cách phát hiện lên đến 100 mét và chiều cao trần đến 25 mét có thể bảo vệ nhà xưởng dài 100 mét chỉ với một cặp thiết bị phát-thu — thay thế hoàn toàn 15–20 đầu báo điểm thông thường cần lắp theo mật độ tiêu chuẩn.

Thông số kỹ thuật sản phẩm

Ứng dụng thực tế phù hợp nhất

DI-9105E tối ưu cho các không gian có trần cao và diện tích lớn trong môi trường an toàn — nơi lắp đầu báo điểm thông thường đòi hỏi số lượng thiết bị và chi phí thi công không hợp lý:

Nhà xưởng lắp ráp và sản xuất nhẹ — điện tử, may mặc, chế biến thực phẩm khô. Trần cao 6–12 mét, diện tích 1.000–3.000 m², không có hơi khí dễ nổ. Một đến hai cặp DI-9105E bảo vệ toàn bộ nhà xưởng thay vì 20–40 đầu báo điểm.

Kho thành phẩm và trung tâm logistics — kho hàng tiêu dùng, hàng điện tử, hàng thực phẩm đóng gói. Kệ hàng cao tạo nhiều vùng khuất cho đầu báo điểm — tia Beam của DI-9105E đi phía trên kệ, phát hiện khói lan lên từ bất kỳ vị trí nào trong kho.

Siêu thị và trung tâm thương mại diện tích lớn — không gian mở rộng với trần cao 6–10 mét. DI-9105E kết hợp với đầu báo điểm DI-9101E tại các phòng kín và hành lang tạo hệ thống GST hoàn chỉnh bao phủ toàn bộ công trình.

Nhà thi đấu, hội trường và rạp chiếu phim — không gian tập trung đông người với trần cao đặc thù. Đầu báo điểm không thể lắp tại trần cao 15–20 mét một cách thực tế — DI-9105E lắp tại tường ở độ cao phù hợp, tia Beam quét toàn bộ không gian bên dưới.

Hướng dẫn lắp đặt và căn chỉnh

Lắp đặt bộ phát và bộ thu

Lắp bộ phát (transmitter) tại tường một phía và bộ thu (receiver) tại tường đối diện — cùng độ cao lý tưởng 2/3 chiều cao trần. Độ cao này đặt tia Beam trong vùng tích tụ khói tự nhiên (khói nổi lên và tích tụ phía trên) trong khi vẫn đủ thấp để không bị ảnh hưởng bởi phân tầng nhiệt sát trần.

Đấu dây vòng lặp GST vào bộ thu — bộ phát thường nhận nguồn và tín hiệu từ bộ thu qua cáp kết nối ngắn giữa hai thiết bị khi lắp gần nhau, hoặc qua vòng lặp riêng khi khoảng cách xa. Xác nhận sơ đồ đấu nối trong tài liệu kỹ thuật GST trước khi thi công.

Căn chỉnh quang học

Sau lắp đặt vật lý, sử dụng đèn chỉ thị LED tích hợp trên bộ thu để căn chỉnh góc bộ phát — điều chỉnh cho đến khi LED xanh sáng ổn định với cường độ tối đa. Mức tín hiệu thu về cũng hiển thị real-time trên tủ GST qua đầu ra analog — kỹ thuật viên có thể đọc từ xa trong khi người thứ hai điều chỉnh tại thiết bị.

Test kích hoạt: dùng bộ lọc thử nghiệm chuẩn (test filter) chặn một phần tia Beam để mô phỏng mức obscuration do khói — xác nhận tủ GST hiển thị đúng địa chỉ và loại báo động trước khi lập biên bản nghiệm thu.

Bảo dưỡng định kỳ

Vệ sinh mặt kính bộ phát và bộ thu 6 tháng một lần bằng khăn mềm sạch. Đọc mức obscuration nền từ tủ GST — xu hướng tăng dần báo hiệu bụi tích tụ cần vệ sinh sớm hơn lịch định kỳ. Kiểm tra và căn chỉnh lại nếu mức tín hiệu thu về giảm đáng kể so với lần căn chỉnh ban đầu.

Đầu báo Beam địa chỉ dạng tia chiếu GST DI-9105E là giải pháp tối ưu chi phí cho nhà xưởng, kho hàng và không gian lớn trong môi trường an toàn — một cặp thiết bị phủ diện tích đến 1.600 m² với trần cao đến 25 mét, tích hợp hoàn hảo vào hệ thống địa chỉ GST và cung cấp dữ liệu analog real-time hỗ trợ bảo trì dự đoán. Kết hợp DI-9105E tại khu vực mở rộng với DI-9101E tại phòng kín tạo hệ thống báo cháy GST toàn diện không có vùng mù cho toàn bộ công trình. PCCC Thái Tuấn cung cấp thiết bị GST Beam chính hãng, tư vấn thiết kế bố trí và căn chỉnh lắp đặt đạt chuẩn nghiệm thu PCCC. Liên hệ ngay: Website: pcccthaituan.local/ — Địa chỉ: 160 Tôn Đức Thắng, Đống Đa, Hà Nội — Hotline: 0941 299 995.

PCCC Thái Tuấn là đơn vị chuyên cung cấp và lắp đặt thiết bị phòng cháy chữa cháy với đội ngũ kỹ thuật được đào tạo chuyên sâu, kinh nghiệm thực tế nhiều năm trong lĩnh vực PCCC dân dụng và công nghiệp.

Hướng dẫn sử dụng chi tiết sẽ được cung cấp kèm theo sản phẩm. Liên hệ hotline 0941.299.995 để được tư vấn lắp đặt và vận hành.

Sản phẩm có giấy chứng nhận kiểm định Bộ Công An, tuân thủ TCVN 7026:2013, đầy đủ hồ sơ xuất xứ — cung cấp khi giao hàng hoặc theo yêu cầu.
