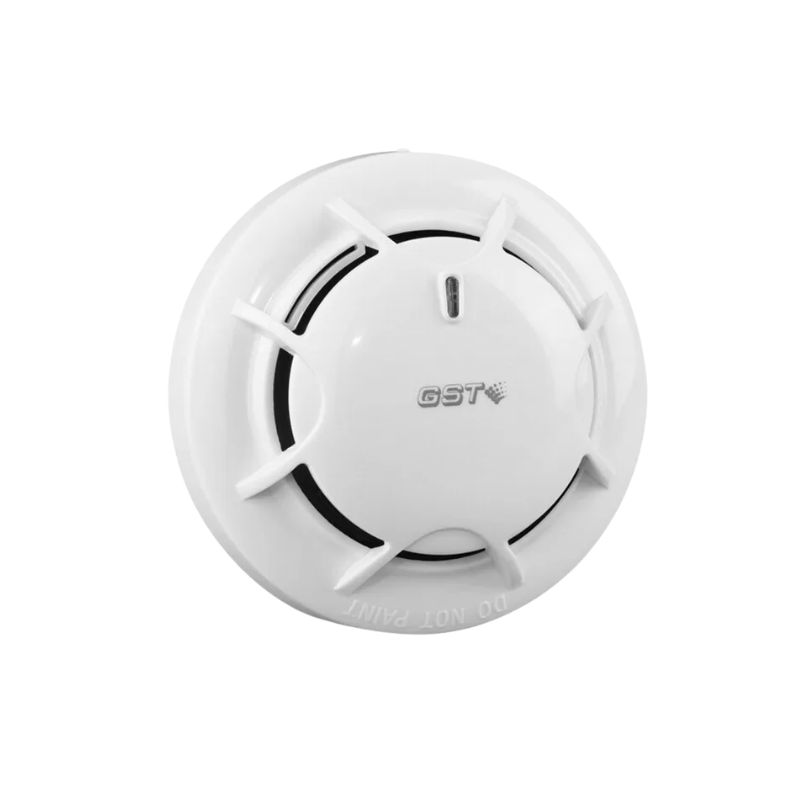

Đầu báo khói quang kèm đế GST DC-9102E + DB-01

Trong hệ thống báo cháy địa chỉ GST, đầu báo khói điểm là thiết bị được lắp với số lượng lớn nhất — chiếm phần lớn tổng chi phí thiết bị và ảnh hưởng trực tiếp đến tốc độ thi công. Lựa chọn đúng model đầu báo khói địa chỉ GST không chỉ là vấn đề tính năng mà còn là bài toán tối ưu chi phí và hiệu quả triển khai. Đầu báo khói quang địa chỉ GST DC-9102E kèm theo đế DB-01 là bộ đôi tiêu chuẩn trong hệ sinh thái GST — công nghệ quang học phát hiện khói chính xác, giao tiếp địa chỉ hai chiều đầy đủ và đế DB-01 thiết kế lắp nhanh giảm thời gian thi công đáng kể. Bài viết từ PCCC Thái Tuấn phân tích chi tiết thông số kỹ thuật và lý do bộ đôi DC-9102E + DB-01 là lựa chọn phổ biến nhất trong phân khúc đầu báo địa chỉ GST tại Việt Nam.

DC-9102E và DC-9102 IS — Phân biệt hai model dễ nhầm lẫn

Trước khi đi vào chi tiết kỹ thuật, cần phân biệt rõ DC-9102E với DC-9102 IS đã giới thiệu trước đó — hai model cùng dòng DC nhưng phục vụ hai môi trường hoàn toàn khác nhau:

DC-9102E — đầu báo khói quang địa chỉ tiêu chuẩn, dành cho môi trường an toàn không có nguy cơ cháy nổ. Đây là model phổ biến nhất trong dự án văn phòng, khách sạn, bệnh viện và trung tâm thương mại.

DC-9102 IS — phiên bản Intrinsically Safe, dành cho vùng nguy hiểm cháy nổ Zone 0/1/2. Chi phí cao hơn và yêu cầu rào cản IS, cáp IS chuyên dụng.

Với hơn 95% công trình thương mại thông thường tại Việt Nam, DC-9102E là lựa chọn đúng và tối ưu — không cần tính năng IS không dùng đến mà vẫn đảm bảo đầy đủ tính năng địa chỉ GST.

Đế DB-01 — Điểm khác biệt so với mua đầu báo rời

DB-01 là đế lắp chuyên dụng của dòng đầu báo địa chỉ GST — không phải phụ kiện tùy chọn mà là thành phần bắt buộc để lắp đặt DC-9102E. Mua bộ DC-9102E + DB-01 kèm nhau mang lại ba lợi thế thực tế so với mua riêng lẻ từ hai nguồn:

Thứ nhất, đảm bảo tương thích tuyệt đối — DB-01 được thiết kế khớp chính xác với DC-9102E, không xảy ra tình trạng đế không khít hay tiếp xúc điện không ổn định do mua đế từ nguồn khác. Thứ hai, đơn giản hóa quản lý vật tư — một mã sản phẩm duy nhất cho cả bộ, giảm sai sót đặt hàng thiếu đế trong dự án lắp số lượng lớn. Thứ ba, cơ chế xoay khóa GST trên DB-01 đảm bảo DC-9102E gắn chắc chắn và tháo lắp nhanh khi bảo dưỡng mà không cần công cụ đặc biệt.

Thông số kỹ thuật sản phẩm

Tính năng địa chỉ và giao tiếp hai chiều

DC-9102E hoạt động theo kiến trúc địa chỉ GST đầy đủ — tủ điều khiển GST polling từng thiết bị theo chu kỳ ngắn và nhận phản hồi gồm trạng thái hiện tại lẫn mức tín hiệu analog (mức khói). Dữ liệu analog này hiển thị real-time trên tủ GST cho phép kỹ thuật viên theo dõi xu hướng tín hiệu nền của từng DC-9102E — phát hiện sớm đầu báo nào đang tiếp cận ngưỡng do bụi tích tụ trước khi báo giả xảy ra.

Tính năng remote LED output cho phép kết nối đèn LED chỉ thị phụ tại vị trí dễ quan sát hơn — đặc biệt hữu ích khi DC-9102E lắp trong khoang trần thạch cao cao hoặc không gian khó tiếp cận để kiểm tra trực quan trong bảo dưỡng định kỳ.

Ứng dụng và vị trí lắp đặt phù hợp

DC-9102E + DB-01 phù hợp với toàn bộ không gian trong nhà an toàn của công trình sử dụng hệ thống địa chỉ GST. Văn phòng và hành lang tòa nhà cao tầng, phòng khách và hành lang khách sạn, phòng bệnh và khu vực điều trị bệnh viện, phòng học và thư viện trường học — đây là những vị trí điển hình chiếm tỷ trọng lớn nhất trong tổng số điểm đầu báo của hầu hết công trình.

Không lắp DC-9102E tại bếp nấu ăn (báo giả do hơi nước và khói dầu mỡ), nhà tắm và khu vực WC ẩm ướt, khu vực có bụi công nghiệp dày đặc và vị trí có luồng gió điều hòa thổi trực tiếp vào buồng phát hiện. Tại các vị trí đặc thù này, dùng đầu báo nhiệt hoặc đầu báo kết hợp DI-9101E phù hợp hơn.

Nguyên tắc bố trí theo TCVN 5738:2021: bán kính bảo vệ tối đa 7,5 mét, diện tích tối đa 60 m²/đầu báo, cách tường tối thiểu 0,5m, cách trần 25–600mm.

Hướng dẫn lắp đặt và bảo dưỡng

Lập trình địa chỉ và lắp đặt

Lập trình địa chỉ duy nhất (1–127) cho DC-9102E bằng công cụ lập trình GST chuyên dụng trước khi lắp lên đế. Gắn DB-01 lên trần bằng 2 vít và tắc kê — khoảng cách từ tường tối thiểu 0,5m, từ trần 25–600mm. Đấu 2 dây vòng lặp địa chỉ GST vào cực IN và OUT trên DB-01. Gắn DC-9102E vào DB-01 bằng cơ chế xoay khóa — xoay 30° đến khi nghe tiếng click khóa chắc.

Sau commissioning, nạp bản đồ địa chỉ vào tủ GST với tên vị trí cụ thể cho từng DC-9102E. Test từng đầu báo bằng aerosol smoke tester — xác nhận tủ hiển thị đúng địa chỉ và tên vị trí trước khi lập biên bản nghiệm thu.

Bảo dưỡng định kỳ

Kiểm tra 6 tháng một lần: đọc mức tín hiệu analog từ tủ GST, vệ sinh buồng phát hiện bằng bình khí nén, test kích hoạt và xác nhận thời gian phản ứng trong dải tiêu chuẩn. Không có drift compensation tự động — vệ sinh đúng chu kỳ 6 tháng là yếu tố duy trì độ nhạy ổn định. Thay thế sau 10 năm vận hành.

Bộ đầu báo khói quang địa chỉ GST DC-9102E + DB-01 là thiết bị đầu báo điểm tiêu chuẩn và phổ biến nhất trong hệ thống địa chỉ GST — phát hiện khói chính xác, giao tiếp hai chiều đầy đủ, đầu ra analog real-time và đế DB-01 lắp nhanh giảm thời gian thi công. Đây là lựa chọn đúng và tối ưu cho toàn bộ không gian an toàn trong công trình sử dụng tủ báo cháy địa chỉ GST. PCCC Thái Tuấn cung cấp thiết bị GST chính hãng đầy đủ dòng địa chỉ, tư vấn thiết kế hệ thống và lắp đặt đạt chuẩn nghiệm thu PCCC. Liên hệ ngay: Website: pcccthaituan.local/ — Địa chỉ: 160 Tôn Đức Thắng, Đống Đa, Hà Nội — Hotline: 0941 299 995.

PCCC Thái Tuấn là đơn vị chuyên cung cấp và lắp đặt thiết bị phòng cháy chữa cháy với đội ngũ kỹ thuật được đào tạo chuyên sâu, kinh nghiệm thực tế nhiều năm trong lĩnh vực PCCC dân dụng và công nghiệp.

Hướng dẫn sử dụng chi tiết sẽ được cung cấp kèm theo sản phẩm. Liên hệ hotline 0941.299.995 để được tư vấn lắp đặt và vận hành.

Sản phẩm có giấy chứng nhận kiểm định Bộ Công An, tuân thủ TCVN 7026:2013, đầy đủ hồ sơ xuất xứ — cung cấp khi giao hàng hoặc theo yêu cầu.
