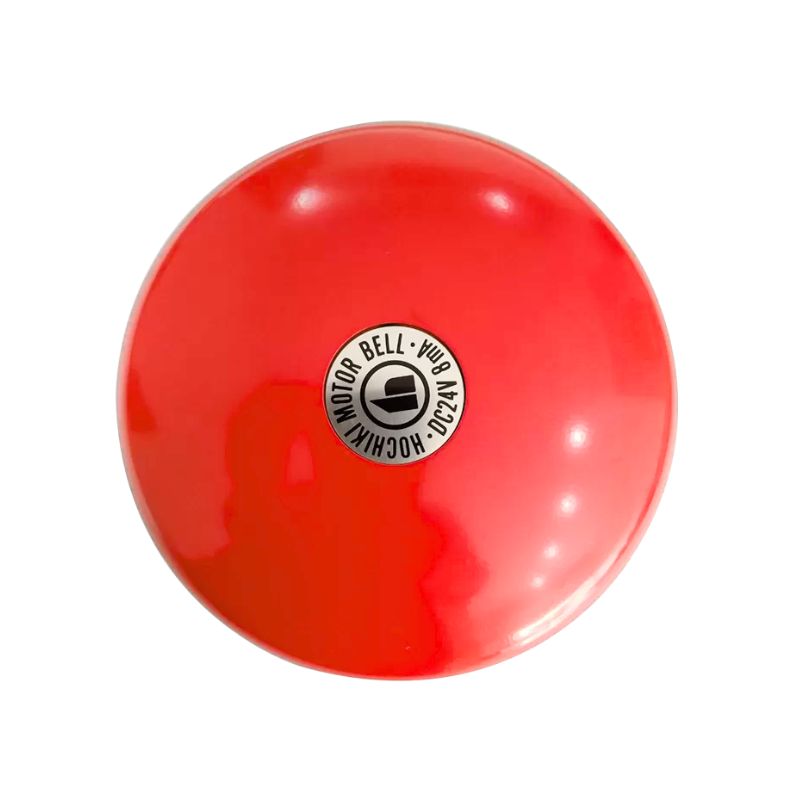

Chuông báo cháy Hochiki FBB-150I

Có những không gian mà ngay cả tia lửa điện nhỏ nhất từ thiết bị điện thông thường cũng có thể kích hoạt vụ nổ thảm khốc — trạm xăng dầu, nhà máy hóa chất, kho chứa dung môi, cơ sở khai thác khí đốt và phân xưởng sơn công nghiệp là những môi trường điển hình. Tại những nơi này, chuông báo cháy tiêu chuẩn — dù là FBB-150K hay FBB-150JW — đều không phải lựa chọn phù hợp vì không được thiết kế để hoạt động an toàn trong môi trường khí dễ nổ. Chuông báo cháy Hochiki FBB-150I được phát triển riêng cho bài toán đó: phiên bản Intrinsically Safe (an toàn nội tại) trong dòng FBB-150 — thiết kế đảm bảo năng lượng điện trong mạch luôn dưới ngưỡng có thể gây tia lửa điện, kể cả khi hở mạch hay ngắn mạch. Bài viết từ PCCC Thái Tuấn phân tích chi tiết thông số kỹ thuật, nguyên lý an toàn nội tại và ứng dụng thực tế của FBB-150I trong các môi trường nguy hiểm cháy nổ.

Intrinsically Safe là gì và tại sao quan trọng?

An toàn nội tại (Intrinsic Safety — IS) là phương pháp bảo vệ chống nổ trong thiết bị điện — không phải bằng cách chống cháy vỏ thiết bị từ bên ngoài (như đèn chống nổ thông thường), mà bằng cách giới hạn năng lượng điện bên trong mạch xuống dưới mức có thể gây đánh lửa trong bất kỳ tình huống sự cố nào.

Nguyên lý hoạt động: thiết bị IS được thiết kế sao cho năng lượng điện tích trữ trong tụ điện, cuộn cảm hay điện trở nhiệt trong mạch — kể cả khi hở mạch, ngắn mạch hay chập điện — đều không đủ để tạo tia lửa có năng lượng đánh lửa hỗn hợp khí trong môi trường nguy hiểm. Đây là tiêu chuẩn an toàn được quy định bởi IEC 60079-11 và ATEX Directive tại châu Âu.

Sự khác biệt quan trọng với thiết bị thông thường: chuông báo cháy tiêu chuẩn như FBB-150K (IP44) hay FBB-150JW (IP66) được bảo vệ chống nước và bụi từ bên ngoài — nhưng mạch điện bên trong vẫn có thể tạo tia lửa khi sự cố điện xảy ra. Trong môi trường có khí dễ nổ, điều này tạo ra nguy cơ nghiêm trọng. FBB-150I loại bỏ hoàn toàn nguy cơ đó bằng cách kiểm soát năng lượng từ bên trong mạch.

Thông số kỹ thuật sản phẩm

Dưới đây là toàn bộ thông số kỹ thuật của chuông báo cháy Hochiki FBB-150I theo công bố của nhà sản xuất:

Phân loại vùng nguy hiểm và phạm vi áp dụng FBB-150I

Để sử dụng đúng FBB-150I, cần hiểu hệ thống phân loại vùng nguy hiểm cháy nổ theo IEC 60079-10:

Zone 0 — Môi trường liên tục có hỗn hợp khí/hơi dễ nổ (bên trong bồn chứa, đường ống kín). Thiết bị yêu cầu phân loại Ex ia — mức an toàn nội tại cao nhất. FBB-150I đáp ứng yêu cầu Zone 0.

Zone 1 — Môi trường thỉnh thoảng có hỗn hợp khí dễ nổ trong điều kiện hoạt động bình thường (khu vực bơm xăng dầu, phân xưởng dung môi, khu vực nạp ắc quy). Thiết bị yêu cầu Ex ia hoặc Ex ib. FBB-150I phù hợp Zone 1.

Zone 2 — Môi trường hiếm khi có hỗn hợp khí dễ nổ (khu vực xung quanh bồn xăng dầu có rào chắn, kho hóa chất có thông gió tốt). Thiết bị yêu cầu tối thiểu Ex ic. FBB-150I đương nhiên đạt yêu cầu Zone 2.

Với phân loại Ex ia IIC T4, FBB-150I là một trong những chuông báo cháy an toàn nhất có thể lắp đặt — đủ điều kiện cho cả ba Zone và nhóm khí IIC (bao gồm hydro và acetylene — hai loại khí có năng lượng đánh lửa tối thiểu thấp nhất).

Yêu cầu kỹ thuật đặc biệt khi lắp đặt thiết bị IS

Thiết bị Intrinsically Safe không hoạt động đơn lẻ — cần phối hợp bắt buộc với rào cản an toàn IS (Safety Barrier) lắp trong tủ báo cháy hoặc tủ điện điều khiển nằm ngoài vùng nguy hiểm. Đây là yếu tố kỹ thuật quan trọng nhất cần nắm trước khi triển khai hệ thống IS:

Zener Barrier — loại rào cản IS phổ biến nhất, hoạt động bằng cách giới hạn điện áp và dòng điện cấp vào thiết bị IS trong vùng nguy hiểm. Giá thành thấp hơn nhưng yêu cầu nối đất chất lượng cao (≤1Ω) để hoạt động an toàn.

Galvanic Isolator — loại rào cản IS cách ly hoàn toàn về điện giữa mạch trong và ngoài vùng nguy hiểm. Không yêu cầu nối đất đặc biệt — phù hợp hơn với công trình có hệ thống nối đất phức tạp hoặc môi trường có dòng rò đất.

Ngoài rào cản IS, toàn bộ đường cáp từ rào cản đến FBB-150I phải là cáp IS (cáp màu xanh dương đặc trưng) — không dùng chung đường ống kéo dây với cáp điện thông thường. Cách ly vật lý giữa mạch IS và mạch thông thường là yêu cầu bắt buộc theo IEC 60079-14.

So sánh ba phiên bản FBB-150 Hochiki — Toàn bộ danh mục

Bảng tổng hợp đầy đủ ba phiên bản FBB-150 giúp lựa chọn đúng model cho từng môi trường:

Trong thực tế thiết kế hệ thống báo cháy cho cơ sở công nghiệp phức tạp, cả ba model thường được dùng đồng thời: FBB-150I trong vùng nguy hiểm cháy nổ, FBB-150JW tại hành lang ngoài trời và khu vực ẩm ướt, FBB-150K trong văn phòng và phòng điều hành trong nhà điều hòa.

Hướng dẫn lắp đặt và yêu cầu pháp lý

Yêu cầu thiết kế và thẩm duyệt

Hệ thống báo cháy IS trong vùng nguy hiểm cháy nổ cần được thiết kế và thẩm duyệt bởi đơn vị có chứng chỉ thiết kế hệ thống ATEX/IS — không phải mọi đơn vị tư vấn PCCC thông thường đều đủ năng lực thiết kế hệ thống IS. Hồ sơ thiết kế cần bao gồm: bản vẽ phân vùng nguy hiểm cháy nổ (hazardous area classification), chứng nhận ATEX hoặc IECEx của từng thiết bị IS, thông số kỹ thuật rào cản IS và tính toán thông số IS (Ui, Ii, Pi, Ci, Li) để xác nhận toàn bộ hệ thống trong vùng an toàn.

Lắp đặt đúng tiêu chuẩn IEC 60079-14

Thi công hệ thống IS yêu cầu: cáp IS màu xanh dương riêng biệt không dùng chung với cáp thông thường; đầu nối cáp IS chuyên dụng; nhãn dán màu xanh dương tại mọi đầu nối IS; và kiểm tra điện trở cách điện giữa mạch IS và mạch thông thường tối thiểu 1MΩ trước khi đấu điện. Toàn bộ quá trình thi công cần có kỹ thuật viên IS được đào tạo chứng nhận giám sát trực tiếp.

Chuông báo cháy Hochiki FBB-150I là giải pháp chuyên biệt không thể thay thế cho hệ thống báo cháy trong môi trường nguy hiểm cháy nổ — thiết kế Intrinsically Safe Ex ia IIC T4 đảm bảo an toàn tuyệt đối trong Zone 0, 1 và 2, tiêu chuẩn Nhật Bản với bảo hành 24 tháng và khả năng tích hợp hoàn hảo với hệ thống Hochiki ESP. Với cơ sở xăng dầu, nhà máy hóa chất, phân xưởng sơn và kho chứa dung môi — đây không chỉ là lựa chọn tốt nhất mà còn là yêu cầu pháp lý bắt buộc theo tiêu chuẩn ATEX và TCVN tương ứng. PCCC Thái Tuấn cung cấp chuông báo cháy Hochiki chính hãng đầy đủ ba phiên bản FBB-150, tư vấn phân vùng nguy hiểm và thiết kế hệ thống IS phù hợp từng loại hình công trình.

Hướng dẫn sử dụng chi tiết sẽ được cung cấp kèm theo sản phẩm. Liên hệ hotline 0941.299.995 để được tư vấn lắp đặt và vận hành.

Sản phẩm có giấy chứng nhận kiểm định Bộ Công An, tuân thủ TCVN 7026:2013, đầy đủ hồ sơ xuất xứ — cung cấp khi giao hàng hoặc theo yêu cầu.
